Accessoires hydrauliques des pompiers

Ce qu’on appelle accessoires hydrauliques

Sous ce terme, les sapeurs-pompiers regroupent l’ensemble des pièces qui servent à acheminer l’eau depuis une prise d’eau jusqu’au point d’attaque, à la répartir entre plusieurs lignes et à en contrôler le passage. Les tuyaux transportent, les accessoires organisent.

Le vocabulaire du métier parle d’établissement pour désigner la mise en place de cette ligne d’eau : dérouler les tuyaux, les raccorder entre eux, les brancher sur la source, installer les pièces intermédiaires, terminer par la lance. Un établissement se monte vite, souvent dans de mauvaises conditions, parfois de nuit. C’est cette contrainte qui explique la conception de tout le matériel décrit ici.

Ces pièces ne forment pas une liste à mémoriser mais une chaîne. Chacune existe parce qu’elle résout un problème précis : assembler, diviser, rassembler, couper, protéger, régler. En suivant le trajet de l’eau, leur logique devient évidente.

Les raccords, la pièce qui tient tout le reste

Un raccord assemble deux tuyaux entre eux, ou branche un tuyau sur une prise d’eau, sur une autre pièce ou sur un accessoire. C’est l’élément le plus répandu et le plus manipulé de tout l’ensemble.

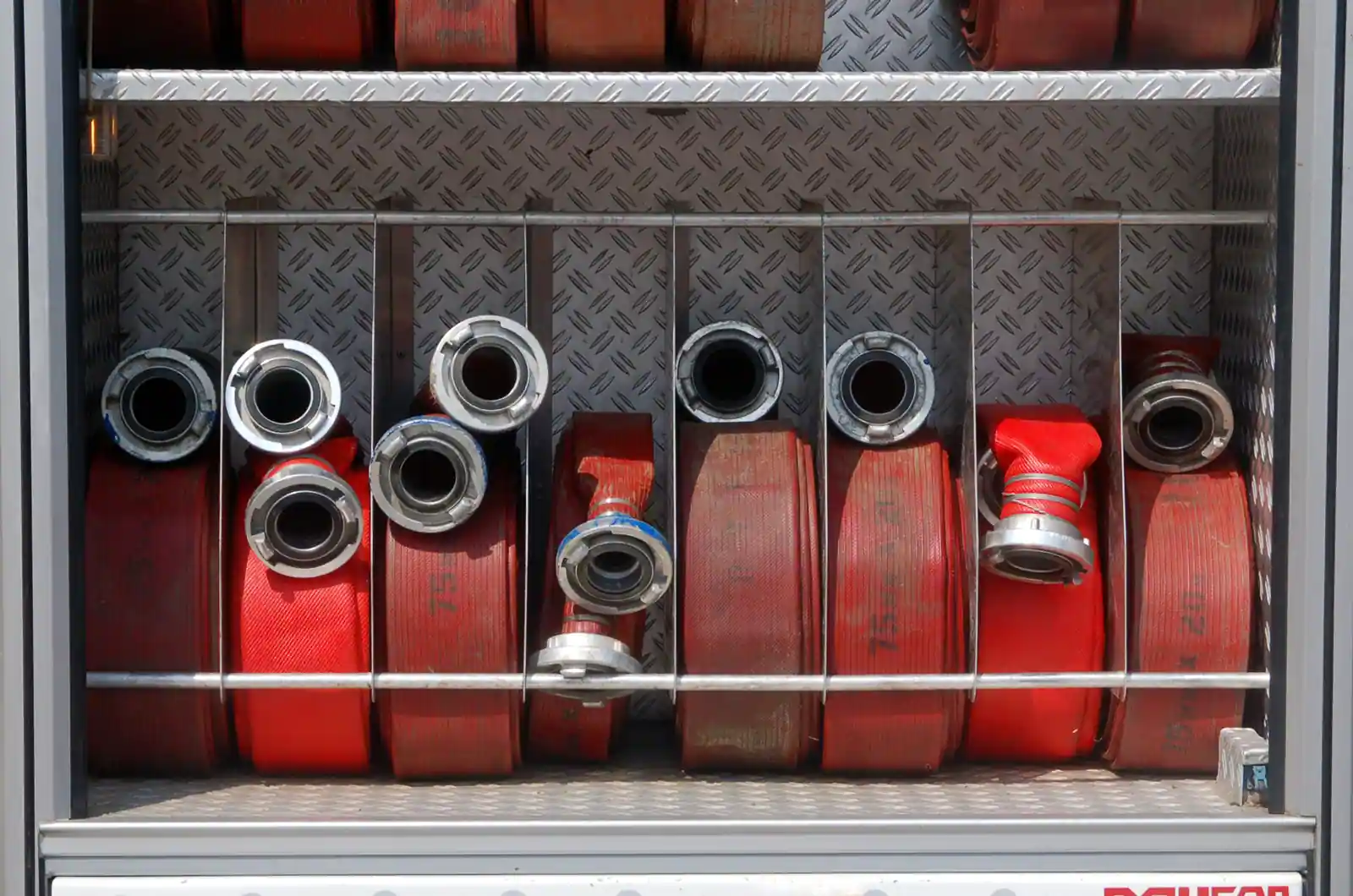

Sa particularité tient à sa symétrie. Chaque extrémité porte un demi-raccord, et deux demi-raccords identiques s’emboîtent l’un dans l’autre : il n’y a pas de côté mâle et de côté femelle, donc pas de sens à vérifier. Un opérateur peut connecter deux tuyaux sans réfléchir, avec des gants, dans l’obscurité — et un établissement se monte à cette vitesse-là.

Plusieurs systèmes coexistent. En France, le raccord DSP est le plus répandu, mais on rencontre aussi du Guillemin, du Storz ou du Keyser selon les matériels et leur génération. Ils ne sont pas interchangeables entre eux, ce qui impose des pièces d’adaptation lorsque des équipements d’origines différentes doivent travailler ensemble.

Le point faible d’un raccord n’est pas sa mécanique mais son joint. Un joint sec, fendu, encrassé ou manquant transforme une jonction correcte en fuite permanente, avec une perte de pression qui se répercute jusqu’à la lance. C’est la première chose à regarder sur une pièce sortie du coffre.

Division et collecteur

deux opérations inverses

Ces deux pièces se ressemblent et remplissent des fonctions opposées. La confusion est classique, et elle se dissipe dès qu’on raisonne en termes de sens de circulation.

La division reçoit une arrivée d’eau et la répartit vers plusieurs sorties. Elle sert à alimenter plusieurs lignes depuis une seule conduite, typiquement lorsque plusieurs équipes attaquent depuis des points différents. Ses sorties sont généralement équipées de vannes, ce qui permet d’ouvrir ou de fermer chaque départ indépendamment sans perturber les autres.

Le collecteur fait exactement l’inverse : il reçoit plusieurs arrivées et les rassemble vers une sortie unique. On l’utilise quand un seul tuyau ne suffit pas à fournir le débit nécessaire et qu’il faut réunir plusieurs lignes pour alimenter une entrée de plus gros diamètre, par exemple à l’alimentation d’un engin.

La division divise un flux, le collecteur collecte des flux. Le nom décrit l’opération.

Vanne, coude d’alimentation et retenue

Ces trois pièces figurent rarement en tête de liste, alors que chacune répond à une difficulté concrète du terrain.

La vanne permet d’interrompre ou de moduler le passage de l’eau à un point donné de la ligne, sans avoir à remonter jusqu’à la source. Sur un établissement long, cette possibilité de couper localement change tout : elle autorise une modification en cours d’intervention sans mettre l’ensemble à l’arrêt.

Le coude d’alimentation répond à un problème purement mécanique. À la sortie d’une prise d’eau, un tuyau qui part directement vers le bas s’écrase sur l’arête, se pince et se dégrade. Le coude impose un rayon de courbure propre et supprime cette contrainte. C’est une pièce discrète dont on ne comprend l’utilité qu’en ayant vu un tuyau plié à angle vif sous pression.

La retenue, enfin, empêche l’eau de repartir en sens inverse dans la ligne. Cette fonction devient importante dès que plusieurs sources alimentent un même réseau, ou lorsqu’un retour d’eau risquerait de contaminer une conduite.

En bout de chaîne

les lances

La lance termine l’établissement. Elle transforme un débit disponible dans un tuyau en un jet exploitable, et c’est à ce niveau que se fait l’essentiel du réglage.

Les modèles à débit variable permettent d’ajuster la quantité d’eau délivrée sans changer de matériel, ce qui laisse au porte-lance la possibilité d’adapter son action à ce qu’il a devant lui. La forme du jet se règle également, et l’arbitrage entre les deux positions extrêmes obéit à une logique physique simple.

Un jet concentré rassemble toute l’eau dans un filet cohérent. Il porte loin, ce qui permet de rester à distance, et il conserve assez d’énergie pour traverser un obstacle ou atteindre le cœur d’un foyer. En contrepartie, l’eau traverse la zone chaude sans avoir le temps de s’échauffer : une grande partie repart en ruissellement sans avoir servi.

Un jet diffusé fractionne le même débit en gouttelettes. La surface d’échange entre l’eau et les gaz chauds augmente dans des proportions considérables, l’eau se vaporise donc beaucoup plus efficacement et absorbe davantage de chaleur. Ce fractionnement se paie sur la portée, qui chute, et le rideau ainsi formé sert autant à protéger une équipe qu’à refroidir un volume.

Le choix entre ces réglages relève de la doctrine opérationnelle et de la formation, en fonction du type de feu, du volume concerné et de la configuration des lieux. Un article ne remplace ni l’un ni l’autre.

Ce qui s’use et ce qui se contrôle

Ce matériel passe l’essentiel de son existence rangé dans un coffre et doit fonctionner sans discussion le jour où on le sort. L’entretien n’est donc pas une formalité administrative.

Les joints arrivent en tête des points de contrôle. Ils sèchent, se fissurent, se déforment, s’encrassent, et se remplacent dès qu’ils présentent un doute. Les surfaces d’appui et les crabots des demi-raccords viennent ensuite : un dépôt de terre, de gravillon ou de suie empêche un verrouillage franc, et une pièce qui accroche à froid accrochera davantage en intervention.

Après emploi, le rinçage élimine les résidus, notamment lorsque l’eau utilisée était chargée en sable ou en particules, ou lorsqu’un agent moussant a circulé dans la ligne. Le séchage évite la corrosion sur les parties métalliques et le vieillissement prématuré des élastomères. Le stockage compte tout autant : une pièce rangée humide, ou un tuyau replié toujours au même endroit, se dégrade à un endroit prévisible.
